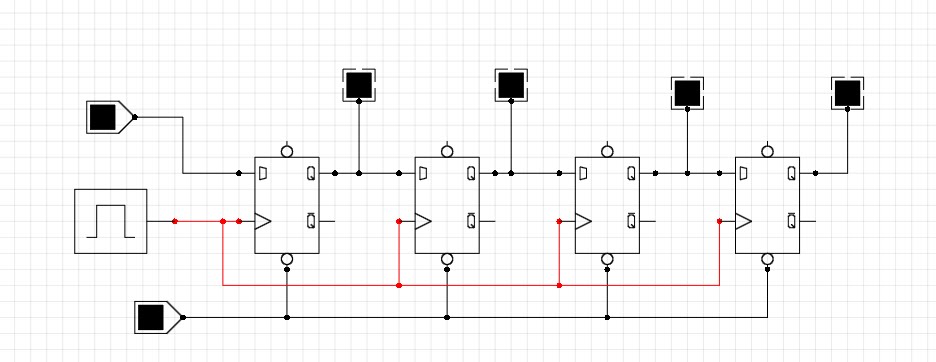

Cara kerja SISO (Serial In Serial Out)
Pertama-tama, clearkan dulu smua flip-flop yg membentuk sebuah rangkaian register, karena flip-flop hanya mampu menyimpan data 1 bit. Clock (selanjutnya ditulis clk) berfungsi sebagai trigger agar flip-flop dapat bergerak. Kemudian input masuk, contoh input= 1111, input 1 masuk ke FFA, output FFA mnjadi =10, angka 0 pda FFA dijadikan input oleh FFB, output FFB menjadi = 00, output FFB dijadikan input FFC, output FFC menjadi= 00, begitu seterusnya . kesimpulanya, FF pertama menerima input dari data input, sementara FF ke 2 dan seterusnya menerima input dari FF pertama, dan seterusnya, output akan keluar secara serial, atu satu persatu.
TABEL KEBENARAN SISO
